رکتیفایرهای GUSTAV KLEIN از معتبرترین و پایدارترین منابع تغذیه صنعتی هستند که در سیستمهای برق اضطراری، سیستمهای مخابراتی، UPSهای صنعتی، خطوط تولید، اتوماسیون کارخانهها و مراکز داده استفاده میشوند. این رکتیفایرها با فناوری پیشرفته کنترل سوئیچینگ، قابلیت عملکرد در بارهای سنگین و دقت بالا در تثبیت ولتاژ، جزء تجهیزات حیاتی محسوب میشوند.
خرابی در این دستگاهها میتواند باعث اختلال کامل در عملکرد سیستمهای حساس شود؛ به همین دلیل تعمیر آن به دانش فنی عمیق و تجهیزات استاندارد نیاز دارد.
در این راهنما روند فنی تعمیر، نحوه عیبیابی، مشکلات رایج، مراحل تست و ابزارهای تخصصی مورد نیاز را بررسی میکنیم. همچنین لازم به ذکر است که مجموعه دیجیبرد با تجربه گسترده در تعمیر رکتیفایرهای اروپایی، یکی از مراکز پیشرو در بازسازی تخصصی تجهیزات GUSTAV KLEIN است و تکنسینها در صورت نیاز میتوانند از خدمات تست، مشاوره یا تعمیر این مجموعه استفاده کنند.

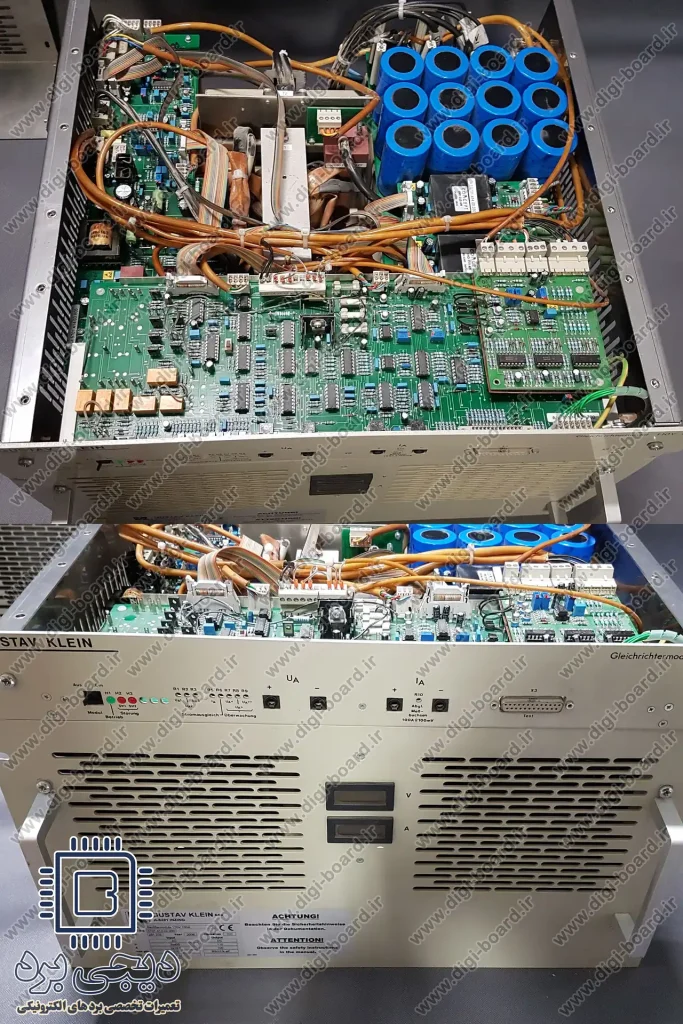

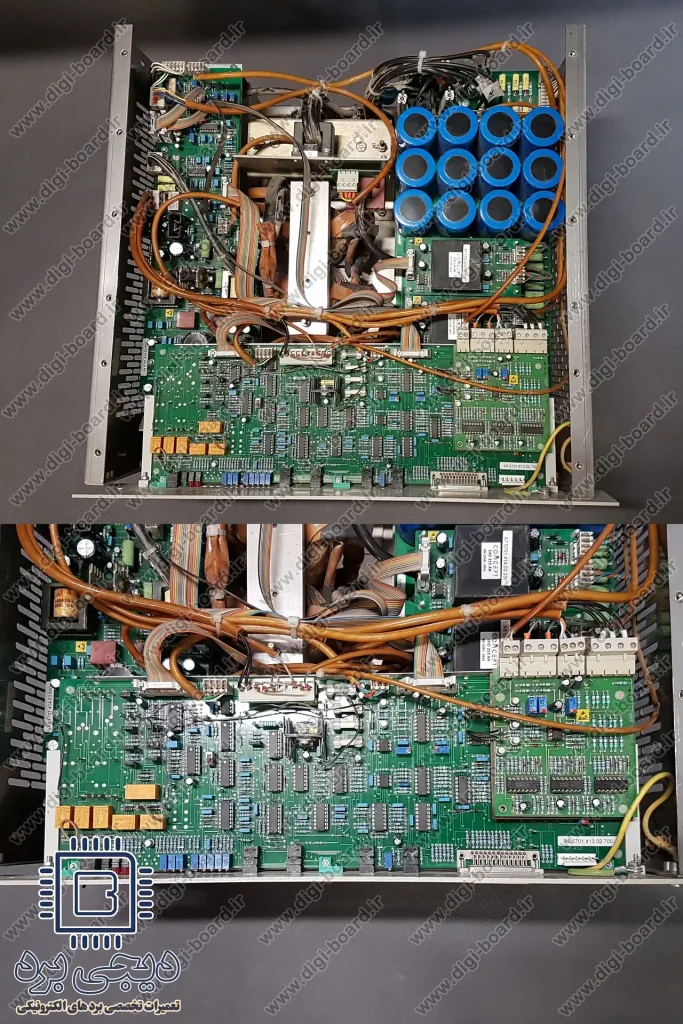

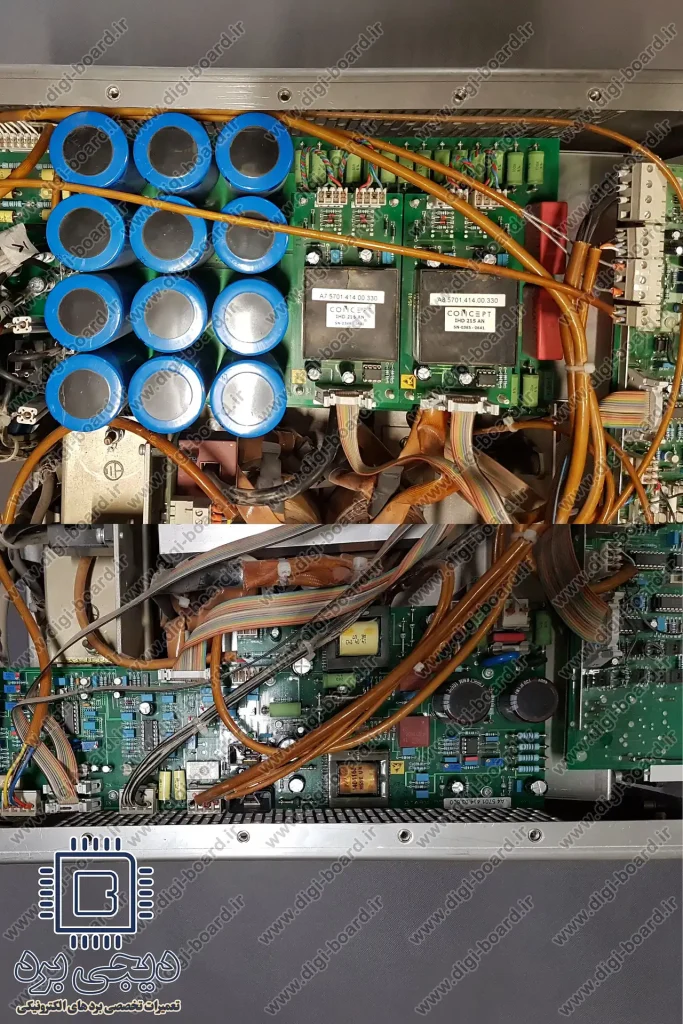

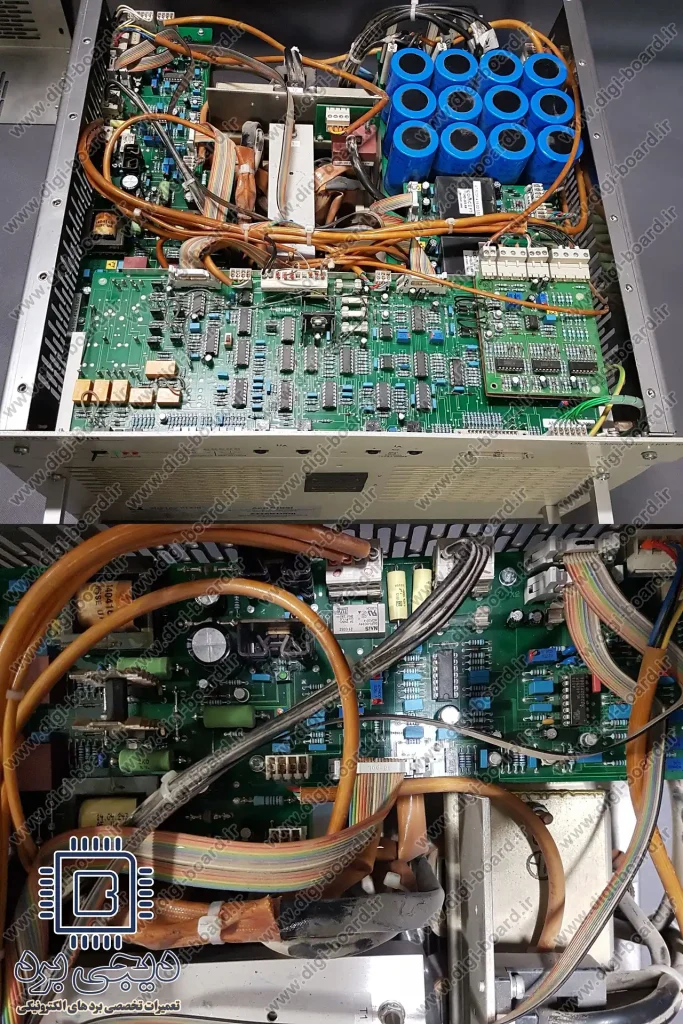

رکتیفایر گوستاو کلین معمولاً بر پایه ساختار سوئیچینگ پیشرفته ساخته میشود و با تبدیل برق AC به DC پایدار، وظیفه تأمین تغذیه تجهیزات حساس را بر عهده دارد. معماری داخلی این رکتیفایرها شامل بخشهای زیر است:
بخش ورودی AC و فیلتر EMI
پل دیود یا ماژول یکسوکننده نیمههادی
سلف و خازنهای باس DC
ماژولهای قدرت شامل IGBT یا MOSFET
مدارهای درایور گیت
واحد کنترل مرکزی (MCU یا DSP)
سنسورهای دما، ولتاژ و جریان
سیستمهای حفاظتی OVP، OCP، OTP
مدار تغذیه کمکی (SMPS Auxiliary)
طراحی رکتیفایرهای گوستاو کلین بسیار دقیق و حساس است. به همین دلیل انجام تعمیرات غیرتخصصی، معمولاً منجر به خرابیهای ثانویه در بخشهای قدرت میشود. متخصصان دیجیبرد با تجهیزات تست پیشرفته، بازه کامل عملکردی این بخشها را بررسی و بازسازی میکنند تا رکتیفایر بعد از تعمیر، پایداری اولیه خود را به دست آورد.
خرابی رکتیفایر معمولاً ناشی از مشکلات الکتریکی، استهلاک قطعات قدرت یا خطاهای محیطی است. شناخت علتهای ریشهای کمک میکند روند تعمیر دقیقتر و ماندگارتر انجام شود.
ولتاژهای لحظهای بالا (Surge) باعث سوختن پل دیود، آسیب به IGBTها و تخریب خازنهای باس میشود.
استفاده رکتیفایر در شرایطی که بار سیستم ناپایدار است یا مدار خروجی دچار اتصال کوتاه شده، به بخش قدرت آسیب میزند.
فنهای معیوب، هیتسینکهای کثیف یا گردوغبار باعث افزایش دمای کاری میشود که عمر IGBTها را کاهش میدهد.
در صورت ارسال داده اشتباه توسط سنسور جریان یا دما، پردازنده فرمان نادرست صادر کرده و بخش قدرت تحت فشار قرار میگیرد.
خازنهای الکترولیت، رگولاتورها و المانهای نیمههادی پس از چند سال کارکرد نشتی یا کاهش راندمان پیدا میکنند.
این موارد باعث بروز اتصالهای سطحی، خوردگی مسیرها و خرابی بوردهای کنترلی میشود.
مجموعه دیجیبرد در بررسیهای اولیه، بهصورت دقیق علت ریشهای مشکل را مشخص میکند تا علاوه بر رفع خرابی، از تکرار آن نیز جلوگیری شود.
میتوانید برای دریافت خدمات و یا مشاوره تعمیرات تجهیزات صنعتی به صفحه تعمیرات صنعتی مراجعه کنید.
تکنسینها معمولاً با نشانههای زیر مواجه میشوند:
خروجی DC ناپایدار یا صفر ولت
روشن نشدن رکتیفایر یا ریست مداوم
صدای غیرعادی (تیکتیک یا نوسان) از ترانس یا سلف خروجی
خطاهای OCP، OVP، OTP
داغ شدن بیش از حد IGBT
افت شدید ولتاژ در زمان بار
دیر روشن شدن یا خاموشی ناگهانی دستگاه
خطا در ارتباط CAN یا RS485 (در مدلهای هوشمند)
در صورت مشاهده هرکدام از این نشانهها، انجام تعمیر تخصصی ضروری است. تعمیر اشتباه میتواند باعث سوختن کامل ماژولهای قدرت شود.
در ادامه روند عیبیابی استاندارد که تکنسینها باید مرحله به مرحله دنبال کنند ارائه شده است.
این مراحل براساس تجربه عملی تعمیر دهها مدل مختلف رکتیفایر توسط کارشناسان دیجیبرد تنظیم شده است.
تست فیوزهای ورودی
بررسی فیلتر EMI
اندازهگیری ولتاژ ورودی AC
بررسی رله Soft Start و مقاومتهای راهانداز
خرابی این بخش باعث روشن نشدن رکتیفایر یا ایجاد صدای تقتق در راهاندازی میشود.
تست پل دیود
اندازهگیری ولتاژ باس DC
تست ESR خازنهای باس
بررسی نشتی جریان
کاهش ظرفیت خازنها یا خرابی یکسوکننده باعث ریپل شدید در خروجی میشود.
آزمونها شامل:
تست اتصال کوتاه
تست مقاومت گیت
تست نشتی
بررسی پارامترهای دمایی
اگر ماژول قدرت سوخته باشد، بدون بررسی دقیق مدار درایور نباید تعویض شود، زیرا احتمال تکرار خرابی وجود دارد.
تست آیسیهای درایور
بررسی ولتاژهای تحریک گیت
تست سیگنالهای PWM با اسیلوسکوپ
خرابی در این بخش معمولاً باعث نوسان خروجی یا سوختن مجدد IGBT میشود.
در این مرحله موارد زیر بررسی میشود:
سلامت MCU یا DSP
تغذیه ۵ و ۱۲ ولت
آیسی PWM
مدارهای فیدبک ولتاژ و جریان
خطا در این بخش با علائم ریست شدن، ناپایداری خروجی یا خطاهای حفاظتی همراه است.
سنسورهای مهم شامل:
NTC
سنسور جریان (Hall)
سنسور ولتاژ
سنسور دمای هیتسینک
ایراد در سنسورها عامل ۳۰٪ خطاهای رایج رکتیفایر است.
بعد از تعمیر باید تست بار انجام شود:
اندازهگیری جریان خروجی
بررسی دمای ماژول قدرت
تست ریپل خروجی
تست پایداری ولتاژ
تست ۳۰ دقیقهای در بار ۷۰٪
در دیجیبرد این تستها با تجهیزات حرفهای Load Bank و ابزار دقیق صنعتی انجام میشود تا رکتیفایر به حالت کاملاً پایدار برسد.
مولتیمتر True RMS
اسیلوسکوپ دیجیتال
دستگاه تست ESR
منبع تغذیه قابل تنظیم
هیتر و هویه هوای گرم
ابزار ریبال جهت تعویض IGBT ماژولار
اسپری کنتاکت خشک
تستر ایزولاسیون (Megger)
لود بانک صنعتی برای تست خروجی
بله. در بیشتر از ۹۰٪ موارد قابل تعمیر و بازسازی کامل است.
IGBTها، پل دیود، خازنهای باس، رگولاتورها و سنسورهای جریان.
براساس سطح آسیب، نیاز به تعویض قطعات قدرت و مدل دستگاه.
بله، تست بار و کالیبراسیون خروجی ضروری است.
مجموعه دیجیبرد بهعنوان یک مرکز تخصصی در تعمیر رکتیفایرهای اروپایی، توانایی بازسازی کامل رکتیفایرهای GUSTAV KLEIN، تست بار، عیبیابی دقیق و رفع خرابیهای پیچیده را دارد. اگر نیاز به تعمیر رکتیفایر، مشاوره فنی یا تست تخصصی دارید، میتوانید درخواست خود را ثبت کنید تا دستگاه شما توسط متخصصان باتجربه و با تجهیزات پیشرفته، بهصورت کاملاً استاندارد بازسازی شود.
::
